Автоцистерны АКНС-10, -12, АКНС-15, -16 на шасси КАМАЗ, МАЗ, Урал

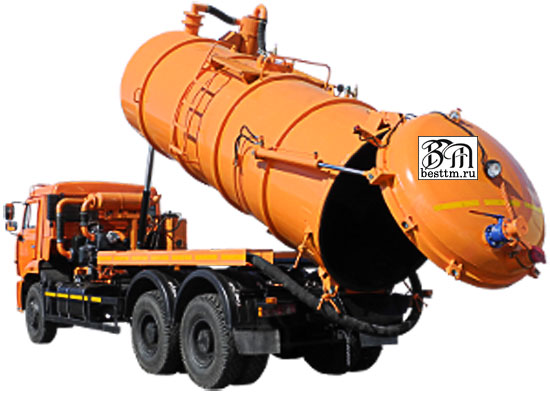

Автомобили для сбора конденсата нефтепродуктов с самосвальным механизмом (АКНС) предназначены для сбора конденсата, механизированной откачки нефти, нефтепродуктов (бензина, мазута, масла) и неагрессивных технологических жидкостей и транспортировки их к месту хранения, переработки или утилизации. Данные машины применяются в технологических процессах, а также при аварийных ремонтных работах. Благодаря самосвальному подъему цистерны и возможности открытия заднего дна могут эффективно применяться для работы с вязкими субстанциями. Могут также применяться и в других отраслях помимо нефтехимии.
Наиболее распространенными модификациями АКНС являются АКНС-10 и АКНС-15 на шасси КАМАЗ и Урал. Также существуют модификации, отличающиеся по объему: АКНС-12 и АКНС-16; и модификации на шасси МАЗ.
Технические характеристики модификаций самосвальных вакуумных нефтепромысловых автоцистерн АКНС
| Наименование характеристики | Значение характеристики | |||||
| Модель АКНС | АКНС-10-43118 | АКНС-10-4320 | АКНС-12-63501 | АКНС-15-65224 | АКНС-15-631705 | АКНС-16-6560 |
| Модель базового шасси | КАМАЗ-43118-1960-15,
КАМАЗ-43118-1016-15, КАМАЗ-43118-1017-10, КАМАЗ-43118-1087-15, КАМАЗ-43118-1918-10, КАМАЗ-43118-1048-15 (со спальным местом) | Урал-4320-1912-40 | КАМАЗ-63501 | КАМАЗ-65224-1970-22 | МАЗ-631705 | КАМАЗ-6560 |
| Колесная формула | 6x6 | 6x6 | 8x8, 8x4 | 6x6 | 6x6 | 8x8 |
| Модель двигателя | КАМАЗ-740.31-240 | ЯМЗ-236НЕ2 | КАМАЗ-740.602-360 | КАМАЗ-740.37-400 | ЯМЗ-238ДЕ2 | КАМАЗ-740.63-400 |
| Номинальная мощность ДВС, кВт (л.с.) | 176 (240) | 169 (230) | 265 (360) | 280 (380) | 243 (330) | 294 (400) |
| Максимальный крутящий момент, Нм | 912 | 882 | 1570 | 1726 | 1274 | 1764 |
| Полная масса не более, кг | 20660 | 21300 | 30400 | 30400 | 24850 | 38000 |
| Габаритные размеры | ||||||
| Длина, мм | 8950 | 9500 | 9550 | 9035 | 9150 | 11100 |
| Ширина, мм | 2500 | 2500 | 2540 | 2540 | 2540 | 2550 |
| Высота, мм | 3150 | 3200 | 3850 | 3700 | 3700 | 3900 |
| Максимальная скорость движения, км/ч | 75 | 75 | 70 | 70 | 70 | 70 |
| Цистерна | ||||||
| Цистерна | круглого сечения | круглого сечения | круглого сечения | круглого сечения | круглого сечения | круглого сечения |
| Номинальная вместимость цистерны, м3 | 10 | 10 | 12 | 15 | 15 | 16 |
| Количество секций, шт. | 1 | 1 | 1 | 1 | 1 | 1 |
| Насосная установка | ||||||
| Модель насоса | PNR 122 | ВК-6М2 / КО-505 | PVT 1000 | PNR 122 | ВК-6М2 / КО-505 / PNR 122 | PVT 1000 |
| Производительность, м3/час | 730 | 240 / 310 | 6500 | 730 | 240 / 310 / 730 | 6500 |
| Глубина самовсасывания не менее, м | 5 | 5 | 6 | 5 | 5 | 6 |
| Механический привод насоса | от КОМ | от КОМ | от КОМ | от КОМ | от КОМ | от КОМ |
| Время заполнения цистерны насосом не более, мин. | 8 | 25 / 19 | 7 | 15 | 46 / 36 / 15 | 10 |
| Рукава напорно-всасывающие | ||||||
| Количество, шт. | 1 | 1 | 1 | 1 | 1 | 1 |
| Длина, м | 6 | 6 | 8 | 6 | 6 | 8 |
| Диаметр, мм | 100 | 100 | 150 или 200 | 100 | 100 | 150 или 200 |
| Наибольшая плотность транспортируемой жидкости, кг/л | 0.96 | 0.96 | 0.96 | 0.96 | 0.96 | 0.96 |
В настоящее время существует возможность выпуска любых необходимых заказчику автоцистерн на любых шасси. Однако, серийно выпускаемые модификации АКНС на шасси КАМАЗ, Урал и МАЗ удовлетворяют все устоявшиеся потребности современных потребителей. Кроме того, постоянное совершенствование серийных моделей нефтепромысловых вакуумных автоцистерн позволяет учитывать все новые возникающие потребности.
В зависимости от модификации или требований заказчика нефтепромысловые самосвальные автоцистерны разных объемов и на различных шасси оснащаются следующими стандартными типами вакуумных насосов:
- ВК-6М2, взрывозащищенный вакуумный компрессор производительностью 240 м3/час;
- КО-505, вакуумный компрессор производительностью 310 м3/час;
- PNR 122, взрывозащищенный вакуумный компрессор производства компании JUROP (Италия), производительностью 730 м3/час;
- PVT 1000, взрывозащищенный вакуумный компрессор производства компании JUROP (Италия), производительностью 6500 м3/час. Данный насос применяется для высокоскоростного сбора нефтепродуктов в технологических процессах и при аварийных разливах. Также применяется для транспортировки сыпучих материалов в строительной отрасли и в химической промышленности.
Цистерна АКНС представляет собой цельносварную емкость цилиндрического сечения с ребрами жесткости, изготовленную из качественной углеродистой стали. В верхней части цистерны расположена горловина, люк которой закрывается крышкой с предохранительным и вакуумным клапанами, трубой для отвода воздуха при вакуумировании или для создания избыточного давления в цистерне при разгрузке. Оснащена гидравлическим самосвальным механизмом подъема цистерны и открывания заднего дна.
Все модификации АКНС имеют цельнометаллическую, трехместную, двухдверную кабину, оборудованную средствами повышенной термошумоизоляции, системой вентиляции и отопления, регулируемым сиденьем водителя. В некоторых модификациях в зависимости от типа шасси кабина имеет спальное место.
Модификации АКНС на шасси повышенной проходимости оснащены пневматическими камерными шинами с регулируемым давлением.
Вакуумные нефтепромысловые самосвальные автоцистерны АКНС отличаются от обычных вакуумных машин тем, что в их конструкции применен ряд устройств исключающих образование искр и разрядов статического электричества, что позволяет работать с легковоспламеняющимися жидкостями, а также наличием самосвальной разгрузки, что позволяет работать с вязкими субстанциями, которые проблематично выгрузить из обычной вакуумной машины.
В зависимости от модификации автоцистерны запирание заднего дна может производиться вручную механическим способом, как, например, на АКНС-10 на шасси КАМАЗ, или гидравлическим способом как на АКНС-16.
Доработка для перевозки горючих жидкостей включает в себя:
- окраску цистерны оранжевым цветом и нанесение надписи «огнеопасно»,
- установку искрогасителя на выхлопную трубу,
- экранирование электропроводки,
- установку катушки заземления,
- защиту топливных баков,
- задний защитный брус,
- проблесковые маячки оранжевого цвета,
- огнетушители,
- ящик для песка,
- светоотражающую маркировку кузова.
Все купленные у нас модификации АКНС на шасси КАМАЗ, Урал, МАЗ или другой марки обладают одинаковой гарантией изготовителя, полностью обеспечиваются запчастями в нашей компании и ремонтом в нашем сервисном центре. Мы доставим Вам приобретенную технику в любую точку России.
