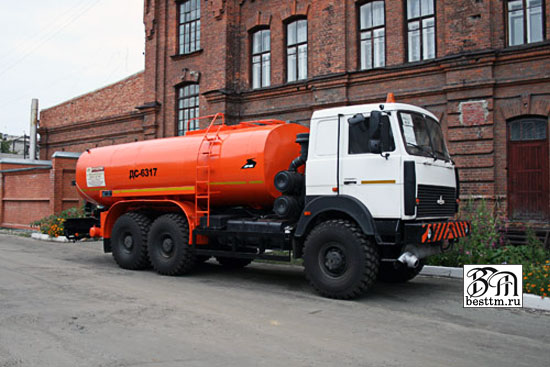

Автобитумовоз ДС-6317
Автобитумовоз ДС-6317 предназначен для транспортирования жидких битумных материалов в горячем (до +200°С) и холодном состоянии. Дополнительно автобитумовоз оснащен оборудованием для распределения битумных материалов. Конструкция автобитумовоза обеспечивает выполнение следующих операций:
-наполнение и опорожнение цистерны;
-перекачивание битума в постороннюю емкость, минуя цистерну;
-циркуляция битума в цистерне;
-подогрев битума в цистерне до рабочей температуры;
-розлив битума на подготовленную поверхность дороги.
Технические характеристики автобитумовоза ДС-6317
|
Наименование показателя |
Значения | |
|
Шасси |
МАЗ-6303А5-352 |
МАЗ-630303-245 |
|
Габаритные размеры в транспортном положении, мм, не более |
| |
|
Длина |
10200 | |
|
Ширина |
2550 | |
|
Высота |
3350 | |
|
Полная масса, кг, не более |
33150 | |
|
Распределение полной массы по осям |
Согласно характеристикам шасси | |
|
Скорость транспортная максимальная, км/ч |
60 | |
|
Цистерна |
Стальная, с внутренними перегородками, термоизолированная слоем стекловолокна 50 мм и облицованная стальным листом толщиной 0,8 мм | |
|
Номинальная вместимость цистерны, м3 |
16 | |
|
Сечение цистерны |
Чемодан | |
|
Тип привода рабочего оборудования: |
гидравлический | |
|
Рабочее давление в гидросистеме, МПа (кгс/см2) |
16 (160) | |
|
Битумный насос |
Шестеренный, подача 1,4 л/об, максимальная высота подачи 30 м | |
|
Время заполнения цистерны своим насосом, мин, не более |
20 | |
|
Время свободного опорожнения цистерны, мин |
15 | |
|
Подогрев битума в цистерне |
Стационарными горелками через жаровые трубы | |
|
число горелок, шт. |
2 | |
|
вид топлива |
дизельное топливо | |
|
Расход топлива двумя горелками, (л/ч), не более |
18 | |
|
Вместимость топливных баков горелок (л) |
2 бака по 20 л. | |
|
Подача топлива к горелке |
Сжатым воздухом от пневмосистемы шасси | |
|
Разогрев битума в коммуникации |
Переносной горелкой | |
|
Скорость подогрева жидкого битума в цистерне при начальной температуре плюс 80°С, °С/ч, не менее |
10 | |
|
Снижение температуры битума в цистерне в течение 1 ч.: |
| |
|
- на стоянке |
Не более 3% от перепада температур окружающего воздуха и битума | |
|
- при транспортировании со скоростью не более 50 км/ч |
Не более 4% от перепада температур окружающего воздуха и битума | |
|
Розлив битума |
Распределителем циркуляционного типа с запорными соплами | |
|
Число форсунок, шт |
21 (25*) | |
|
Максимальная ширина розлива, м |
4,0 (4,8*) | |
|
Изменение ширины розлива |
Кратное 0,19 м | |
|
Удельная норма розлива, л/кв. м |
0,5...2,5 | |
|
Обслуживающий персонал |
1 чел (водитель-оператор) | |
Примечание:
- *С удлинителем распределителя битума (опция).
- Возможна установка системы автоматического управления нормой розлива битума (система точного дозирования).
