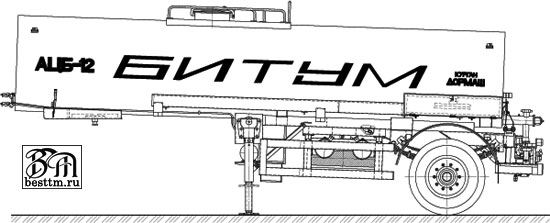

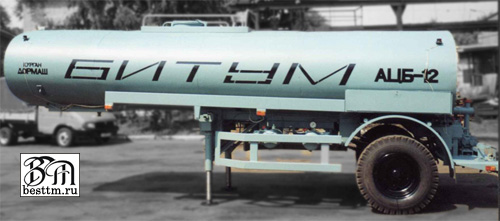

Полуприцеп-цистерна АЦБ-12IIIA-01
Полуприцеп-цистерна предназначена для транспортирования жидких битумных материалов в горячем (до +200°С) и холодном состоянии. Полуприцеп-цистерна оснащена оборудованием для распределения битумных материалов.
Конструкция АЦБ-12IIIA-01 обеспечивает выполнение следующих операций:
-наполнение и опорожнение цистерны;
-перекачивание из посторонней емкости в постороннюю емкость, минуя цистерну;
-циркуляция битума в цистерне;
-подогрев битума в цистерне до рабочей температуры;
-розлив битума на подготовленную поверхность дороги;
-розлив битума через ручной распределитель при ямочном ремонте и заливке трещин.
Технические характеристики полуприцепа-цистерны АЦБ-12IIIA-01
|
Наименование показателя |
Значения |
|
Масса снаряженная, кг, не более |
5720 |
|
Полная масса, кг, не более |
17240 |
|
Распределение полной массы, кг, не более: |
|
|
через опорное устройство |
15660 |
|
через заднюю ось полуприцепа-цистерны |
1580 |
|
Габаритные размеры, м, не более: |
|
|
длина |
7,7 |
|
ширина |
2,5 |
|
высота |
2,9 |
|
Цистерна |
Стальная, эллиптического сечения с внутренними перегородками, термоизолированная слоем стекловолокна 50 мм и облицованная стальным листом толщиной 0,8 мм |
|
Вместимость цистерны, м3, не менее |
12 |
|
Скорость транспортная максимальная, км/ч |
85 |
|
Время заполнения (опорожнения) цистерны своим насосом, мин, не более |
20 |
|
Время опорожнения цистерны самотеком, мин, не более |
25 |
|
Тип привода рабочего оборудования |
|
|
- вращение битумного насоса |
Гидропривод от гидросистемы тягача: КПП-КОМ-гидронасос-гидромотор |
|
- подъем-опускание распределителя |
Гидропривод (гидроцилиндр) |
|
- открывание-закрывание форсунок |
Гидропривод (гидроцилиндр) |
|
Битумный насос |
Шестеренный, подача 1,4 л/об, максимальная высота подачи 30 м |
|
Подогрев битума в цистерне |
Стационарными горелками через жаровые трубы |
|
Розлив битума |
Распределителем циркуляционного типа с запорными соплами |
|
Число форсунок, шт |
21 |
|
Максимальная ширина розлива, м |
4,0 |
|
Изменение ширины розлива |
Кратное 0,19 м |
|
Удельная норма розлива, л/кв. м |
0,3...2,5 |
|
Изменение нормы розлива |
Бесступенчатое |
|
Обслуживающий персонал |
1 чел (водитель-оператор) |
