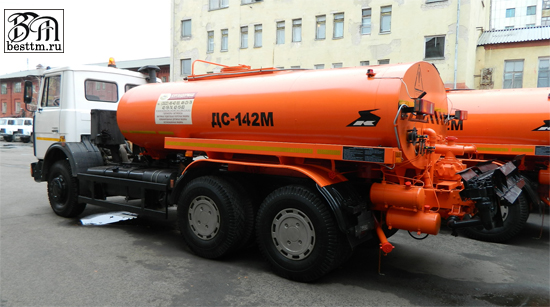

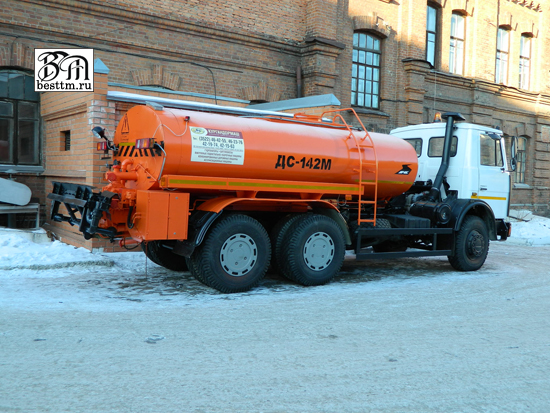

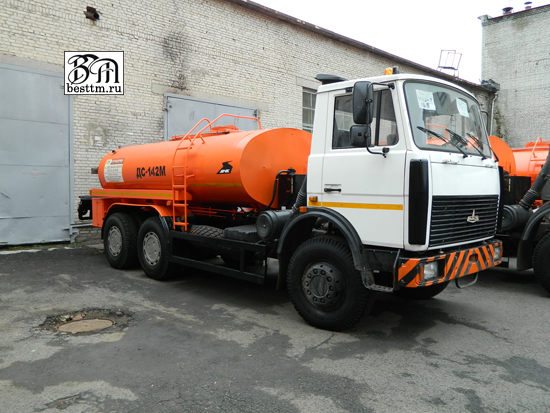

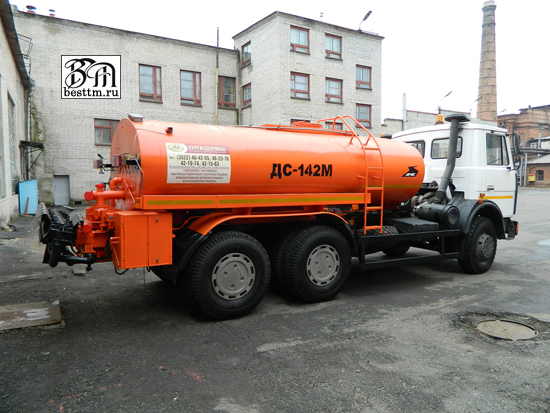

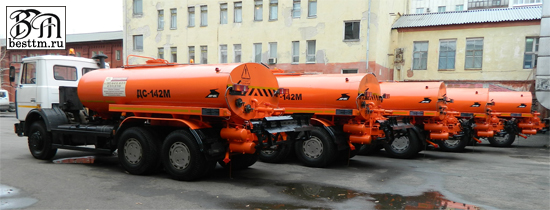

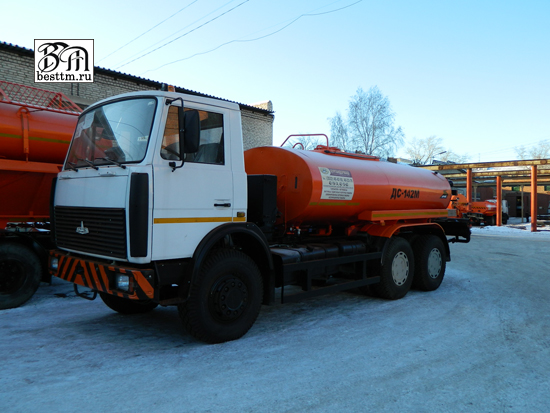

Автогудронатор ДС-142М
Автогудронатор ДС-142М предназначен для транспортирования жидких битумных материалов в горячем (до +200°С) и холодном состоянии с мест производства или хранения и равномерного распределения их при строительстве и ремонте автомобильных дорог и аэродромов. Конструкция автогудронатора обеспечивает выполнение следующих операций:
-наполнение и опорожнение цистерны;
-перекачивание из посторонней емкости в постороннюю емкость, минуя цистерну;
-циркуляция битума в цистерне;
-подогрев битума в цистерне до рабочей температуры;
-розлив битума на подготовленную поверхность дороги;
-розлив битума через ручной распределитель при ямочном ремонте и заливке трещин.
Основные технические характеристики
|
Наименование показателя |
Значения |
|
Шасси |
МАЗ-6303А5-350 (короткая база) |
|
Полная масса автогудронатора, кг, не более |
24700 |
|
Скорость, км/ч: |
|
|
Транспортная максимальная (с грузом) |
85 |
|
Рабочая (при розливе) |
4-20 |
|
Цистерна |
Стальная, эллиптического сечения с внутренними перегородками, термоизолированная слоем стекловолокна 50 мм и облицованная стальным листом толщиной 0,8 мм |
|
Номинальная вместимость цистерны, м3, не менее: |
8 |
|
Тип привода рабочего оборудования |
Гидравлический |
|
Рабочее давление в гидросистеме, МПа (кгс) |
16,0 (160) |
|
Битумный насос |
Шестеренный, подача (ном.) 1,4 л/об, максимальная высота подачи 30 м |
|
Подогрев битума в цистерне |
Стационарными горелками через жаровые трубы |
|
число горелок, шт. |
2 |
|
вид топлива |
дизельное топливо |
|
Расход топлива горелкой, (л/ч), не более |
9 |
|
Суммарная вместимость топливных баков горелок, м3 (л), не менее |
0,04 (40) |
|
Подача топлива к горелке |
Сжатым воздухом от пневмосистемы шасси |
|
Разогрев битума в коммуникации |
Переносной горелкой |
|
Скорость подогрева жидкого битума в цистерне при начальной температуре плюс 80°С, °С/ч, не менее |
15 |
|
Снижение температуры битума в цистерне в течение 1 ч.: |
|
|
- на стоянке |
Не более 3% от перепада температур окружающего воздуха и битума |
|
- при транспортировании со скоростью не более 50 км/ч |
Не более 4% от перепада температур окружающего воздуха и битума |
|
Розлив битума |
Распределитель циркуляционного типа с запорными соплами |
|
Число форсунок, шт |
21 (25*) |
|
Максимальная ширина розлива, м |
4,0 (4,8*) |
|
Изменение ширины розлива |
Кратное 0,19 м |
|
Удельная норма розлива, л/кв. м |
0,3...2,5 |
|
Изменение нормы розлива |
Бесступенчатое |
|
Обслуживающий персонал |
1 чел (водитель-оператор) |
|
Габаритные размеры машины, мм |
|
|
-длина |
8600 |
|
-ширина |
2550 |
|
-высота |
3200 |
Примечание:
- *С удлинителем распределителя битума (опция).
- Возможна установка передней подметальной щетки.
- Возможна установка системы автоматического управления нормой розлива битума (система точного дозирования). Система точного дозирования обеспечивает возможность задавать и поддерживать необходимую норму розлива, а также изменять ее в движении, при помощи регулятора расхода гидравлической жидкости, который управляет оборотами битумного насоса. Управление системой осуществляется из кабины водителя.
