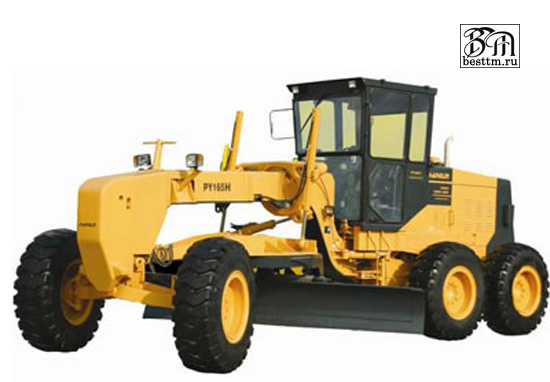

Автогрейдер PY165H
Автогрейдер PY165H
Характеристика:
- Трансмиссия с электрогидравлическим управлением с 6 передними и 3 задними передачами скорости делают управление легким и удобным.
- Гидравлическая блокировка дифференциала гарантирует стабильной передвижение на любой поверхности.
- Идеальное распределение нагрузки по оси обеспечивает высокий уровень устойчивости.
- Рама с коробчатым сечением и передовая конструкция трансмиссии автогрейдера подходят для работы в тяжелых условиях.
- Высокое качество и мощность.
Применение:
Автогрейдер PY165H - эффективная машина для выполнения строительства и ремонта автомобильных дорог, используется для профилирования и планировки дорожного полотна, строительства насыпей, для выравнивания и перемещения земли, гравия или щебня по дороге при её строительстве и ремонте.
Технические параметры:
|
Размеры | |||
|
1 |
Длина |
8630мм | |
|
2 |
Ширина |
2600мм | |
|
3 |
Высота |
3370мм | |
|
4 |
Колесная база |
6100мм | |
|
5 |
Колея |
2120(мм) | |
|
Основные технические характеристики | |||
|
1 |
Грузоподъемность |
14500kg | |
|
2 |
Длина лезвия |
3660мм | |
|
3 |
Высота лезвия |
645мм | |
|
4 |
Ширина лезвия |
18мм | |
|
5 |
Макс. высота подъема лезвия, |
450мм | |
|
6 |
Макс. глубина копания |
535мм | |
|
7 |
Мин. радиус разворота |
7300мм | |
|
8 |
Угол поворота рамы |
+26° | |
|
9 |
Макс. угол поворота переднего колеса, |
+49° | |
|
10 |
Угол колебания переднего моста |
320 | |
|
11 |
Клиренс фронтальной оси |
610мм | |
|
12 |
Скорость передвижения, км/ч, 6 вперед и 3 назад | ||
|
|
(1) Ⅰпередняя передача |
6.5 | |
|
(2) Ⅱ передняя передача |
11.4 | ||
|
(3) Ⅲ передняя передача |
14.6 | ||
|
(4) Ⅳ передняя передача |
24.8 | ||
|
(5) Ⅴпередняя передача |
30 | ||
|
(6) Ⅵ передняя передача |
49.2 | ||
|
(7) Ⅰзадняя передача |
6.5 | ||
|
(8) Ⅱзадняя передача |
14.6 | ||
|
(9) Ⅲ задняя передача |
30 | ||
|
Дизельный двигатель | |||
|
1 |
Модель |
Cummins 6BT5.9-C168 |
Китайский двигатель D6114ZG9B |
|
2 |
Тип |
С непосредственным впрыском, турбонаддувом и водным охлаждением | |
|
3 |
Мощность |
125кВт |
123кВт |
|
4 |
Ход цилиндра |
102/120 (мм) |
114/135 (мм) |
|
5 |
Общий выхлоп цилиндра, |
5.9(Л) |
8.3(Л) |
|
6 |
Мощность стартерного мотора |
4.5(KW) |
7.5(KW) |
|
7 |
Напряжение стартерного мотора |
24(V) |
24(V) |
|
8 |
Номинальная частота вращения |
2200(об/мин) |
2200(об/мин) |
|
9 |
Макс. крутящий момент |
733(N.M) /1500 об/мин |
675±3%(N.M)/1350 об/мин |
|
10 |
Привод |
Электрический |
Электрический |
|
11 |
Мин. Удельный расход топлива |
201(g/Kw.h) |
220±5%(g/Kw.h) |
|
12 |
Вес |
452(кг) |
640(кг) |
|
Трансмиссия | |||
|
1. Гидротрансформатор | |||
|
1 |
Модель |
WG180 (ZF технология) | |
|
2 |
Тип |
3-элементы. одноступенчатый | |
|
3 |
Отношение вращающего момента |
2.52 | |
|
4 |
Тип охлаждения |
Давление циркуляции масла | |
|
2. Картер коробки передач | |||
|
1 |
Модель |
WG180 (ZF технология) | |
|
2 |
Тип |
Переключение передач под нагрузкой | |
|
3 |
Система переключения передач |
6 передних передач и 3 передние передачи | |
|
3. Мост и шина | |||
|
1 |
Тип главного редуктора |
Спирально-зубчатая передача, одноступенчатый | |
|
2 |
Передаточное число главного редуктора |
3.583 | |
|
3 |
Тип заднего редуктора |
Одноступенчатая цепная передача | |
|
4 |
Передаточное число заднего редуктора |
3.75 | |
|
5 |
Общее число |
13.436 | |
|
6 |
Сила тяги |
двухрядная втулочно-роликовая цель | |
|
7 |
Размер шины |
17.5-25-12PR | |
|
Гидравлическая система | |||
|
1 |
Модель масляного насоса |
CBGj2045/1025 | |
|
2 |
Давление |
175(kgf/cm2) | |
|
3 |
Управляющий клапан |
HUSCO5000-D | |
|
4 |
цилиндр |
CHINESE CHANGLIN | |
|
5 |
Гидроблокировка |
KAYABA технология | |
|
6 |
Модель |
EATON, JS-130 | |
|
7 |
Нагрузка лезвия |
176kgf | |
|
Рулевое управление | |||
|
1 |
Тип |
Отклонение передней шины | |
|
2 |
Модель рулевой передачи |
BZZ1-E160B/ FKA-153022 | |
|
3 |
Система давления |
15МПа | |
|
Тормозная система | |||
|
1 |
Тип тормоза |
Гидравлический барабанный тормоз | |
|
2 |
Давление |
120(kgf/cm2) | |
|
3 |
Тип стояночного тормоза |
Гибкое устройство управления и барабанный тормоз внутреннего расширения | |
|
Объемы топливных резервуаров | |||
|
1 |
Топливо (дизель) |
350Л | |
|
2 |
Смазочное масло двигателя |
27Л | |
|
3 |
Масло для гидротрансформатора и КПП |
45Л | |
|
4 |
Масло для гидравлической системы |
70Л | |
|
5 |
Масло для ведущего заднего моста |
18Л | |
|
6 |
Сдвоенная коробка |
84Л | |
