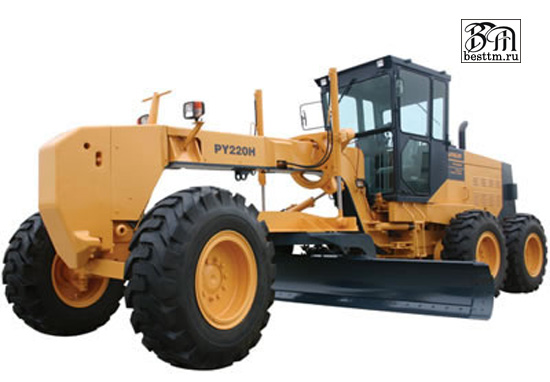

Автогрейдер PY220H
Автогрейдер PY220H
Характеристики
- Автогрейдер оснащен двигателем SDEC C6121, трансмиссия с электрогидравлическим управлением с 6 передними и 3 задними передачами скорости делают управление легким и удобным.
- Гидравлическая блокировка дифференциала гарантирует стабильной передвижение на любой поверхности.
- Идеальное распределение нагрузки по оси обеспечивает высокий уровень устойчивости.
- Рама с коробчатым сечением и передовая конструкция трансмиссии автогрейдера подходят для работы в тяжелых условиях.
- Высокое качество и мощность.
- Широкий рабочий диапазон достигнут благодаря гибкому манипулированию лезвия.
Применение:
Автогрейдер PY220H - эффективная машина для выполнения строительства и ремонта автомобильных дорог, используется для профилирования и планировки дорожного полотна, строительства насыпей, для выравнивания и перемещения земли, гравия или щебня по дороге при её строительстве и ремонте.
Технические параметры:
|
Габаритные размеры | ||||
|
1 |
Длина |
8990мм | ||
|
2 |
Ширина |
2600мм | ||
|
3 |
Высота |
3370мм | ||
|
4 |
Колесная база |
6100мм | ||
|
5 |
Колея |
2120(мм) | ||
|
Основные технические характеристики | ||||
|
1 |
Грузоподъемность |
15500kg | ||
|
2 |
Длина лезвия |
4320мм | ||
|
3 |
Высота лезвия |
645мм | ||
|
4 |
Ширина лезвия |
22мм | ||
|
5 |
Макс. высота подъема лезвия, |
450мм | ||
|
6 |
Макс. глубина копания |
535мм | ||
|
7 |
Мин. радиус разворота |
7300мм | ||
|
8 |
Угол поворота рамы |
+26° | ||
|
9 |
Макс. угол поворота переднего колеса, |
+49° | ||
|
10 |
Угол колебания фронтального вала |
320 | ||
|
11 |
Клиренс фронтальной оси |
610мм | ||
|
12 |
Cut angle |
29-77° | ||
|
13 |
Скорость передвижения, км/ч, 6 вперед и 3 назад | |||
|
|
(1) Ⅰпередняя передача |
6.8 | ||
|
(2) Ⅱ передняя передача |
10.3 | |||
|
(3) Ⅲ передняя передача |
15.3 | |||
|
(4) Ⅳ передняя передача |
22.7 | |||
|
(5) Ⅴпередняя передача |
32 | |||
|
(6) Ⅵ передняя передача |
47 | |||
|
(7) Ⅰзадняя передача |
6.8 | |||
|
(8) Ⅱзадняя передача |
15.3 | |||
|
(9) Ⅲ задняя передача |
32 | |||
|
Дизельный двигатель | ||||
|
1 |
Модель |
ShangChai C6121 двигатель | ||
|
2 |
Тип |
С непосредственным впрыском, турбонаддувом и водным охлаждением | ||
|
3 |
Мощность |
162КВТ | ||
|
4 |
Ход цилиндра |
121/152 (мм) | ||
|
5 |
Общий выхлоп цилиндра, |
10.49 (Л) | ||
|
6 |
Модель стартерного мотора |
KB-24V | ||
|
7 |
Мощность стартерного мотора |
7.5(КВТ) | ||
|
8 |
Напряжение стартерного мотора |
24(В) | ||
|
9 |
Номинальная частота вращения |
2200(об/мин) | ||
|
10 |
Макс. крутящий момент |
844(N.M)/1400(об/мин) | ||
|
11 |
Стартерный тип |
Электрический | ||
|
12 |
Мин. Удельный расход топлива |
≤235(g/Kw.h) | ||
|
13 |
Удельный расход топлива двигателя |
0.7(g/Kw.h) | ||
|
14 |
Вес |
960(кг) | ||
|
Трансмиссия | ||||
|
1. Гидротрансформатор | ||||
|
1 |
Модель |
WG180 (ZF технология) | ||
|
2 |
Тип |
3-элементы. одноступенчатый | ||
|
3 |
Отношение вращающего момента |
1.94 | ||
|
4 |
Тип охлаждения |
Давление циркуляции масла | ||
|
2. Картер коробки передач | ||||
|
1 |
Модель |
WG180 (ZF технология) | ||
|
2 |
Тип |
Переключение передач под нагрузкой, односменный рычаг | ||
|
3 |
Система переключения передач |
6 передних передач и 3 передние передачи | ||
|
3. Мост и шина | ||||
|
1 |
Тип главного редуктора |
Спирально-зубчатая передача, одноступенчатый | ||
|
2 |
Передаточное число главного редуктора |
3.583 | ||
|
3 |
Тип заднего редуктора |
Одноступенчатая цепная передача | ||
|
4 |
Передаточное число заднего редуктора |
3.75 | ||
|
5 |
Общее чмсло |
13.436 | ||
|
6 |
Тяга |
двухрядная втулочно-роликовая цепь | ||
|
7 |
Размер шины |
17.5-25-14PR | ||
|
Гидравлическое оборудование | ||||
|
1 |
Модель масляного насоса |
CBGj2045/1025 | ||
|
2 |
Давление |
175(kgf/cm2) | ||
|
3 |
Управляющий клапан |
HUSCO5000-D | ||
|
4 |
Цилиндр |
CHINESE CHANGLIN | ||
|
5 |
Гидроблокировка |
KAYABA технология | ||
|
6 |
Модель |
EATON, JS-130 | ||
|
Рулевое управление | ||||
|
1 |
Тип |
Отклонение передней шины | ||
|
2 |
Модель рулевой передачи |
BZZ1-E160B/ FKA-163022 | ||
|
3 |
Давление |
16МПа | ||
|
Тормозная система | ||||
|
1 |
Тип тормоза |
Гидравлический тормоз внутреннего расширения | ||
|
2 |
Давление |
120(kgf/cm2) | ||
|
3 |
Тип стояночного тормоза |
Механический тормоз внутреннего расширения | ||
|
Объемы топливных резервуаров | ||||
|
1 |
Топливо (дизель) |
350Л | ||
|
2 |
Смазочное масло двигателя |
27Л | ||
|
3 |
Масло для гидротрансформатора и КПП |
45Л | ||
|
4 |
Масло для гидравлической системы |
70Л | ||
|
5 |
Масло для ведущего заднего моста |
18Л | ||
|
6 |
Сдвоенная коробка |
84Л | ||
