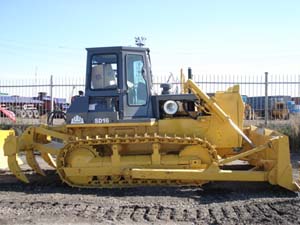

Бульдозер SHANTUI SD16
Бульдозер SHANTUI SD16 изготовлен с использованием импортных технологий для эксплуатации в особо сложных условиях. Двигатель CATERPILLAR 3306, гидравлическая система управления и система контроля гидравлики гарантируют надежную работу на грунтах с пониженной несущей способностью;
Бульдозер SD16 легко собирается и ремонтируется благодаря блочной конструкции;
Рабочее оборудование совмещается с системой управления РРС с отрицательной обратной связью, что позволяет сберегать энергию и легко оперировать дистанционным управлением;
Опорные катки гусениц соединяются с рамой через эластичные буфера, благодаря этому повышается их износоустойчивость, понижается тряска машины на неровном грунте, увеличивается площадь сцепления гусеницы с грунтом и сила выемки при плохих рабочих условиях.
Шестигранная кабина увеличивает зону видимости, а специальный изолирующий материал понижает шум и вибрацию. Самовращающийся топливный фильтр, воздушный фильтр с пылевым сепаратором и индикатором, другие фильтры легко устанавливаются и заменяются. Эргономично расположенные системы управления двигателем, ходом и педаль тормоза позволяют оператору легко и удобно управлять бульдозером.
Двигатель
Модель …………………………………………………CATERPILLAR 3306 (водяное охлаждение, рядный, четырехтактный, прямой впрыск)
Номинальная скорость вращения ……………….…………..…………………………………………………………....………………1850 об/мин
Номинальная мощность………………………….……………..……………………………………………………….…....………………...122 кВт
Количество цилиндров / диаметр / ход поршня …………..…………………………………………………………....……….. 6 /
Рабочий объем цилиндра …………………………………..………………………………………………………………..………….………
Номинальный расход топлива …………………………..……………………………………………………..……………….…....………214 г/кВч
Максимальный вращающий момент ……………………………………………...…………………………………………….. 764 Нм/1300 об/мин
Силовая передача
Гидротрансформатор ………..………………….………….…………………...…………………… одноуровневый, однофазный, трехэлементный
Трансмиссия ………………..…………………………….………………………………..………..... планетарная передача, принудительная смазка
Главный привод …………....………………………….……………….… одноуровневый, коническое зубчатое колесо, смазка разбрызгиванием
Бортовой фрикцион ……………..…… мокрого типа, многодисковый, пружинный прижим, гидравлическая поддержка, совмещен с тормозом
Тормоз ……………………………………...……………………….………... мокрого типа, пластинчатый, педаль с гидравлической поддержкой
Конечная передача …............................... цилиндрическое прямозубое колесо, двухступенчатое понижение скорости, смазка разбрызгиванием
|
Гидравлическая система Максимальное давление …………….............…………...……...… 14 МПа
|
Ходовая часть Несущие катки ………………...……........…… по 2 с каждой стороны
| ||
|
передача |
I |
II |
III |
|
Вперед (км/час) |
0-3.29 |
0-5.28 |
0-9.63 |
|
Назад (км/час) |
0-4.28 |
0-7.59 |
0-12.53 |
Технические характеристики
|
отвал |
прямой |
изогнутый |
U -образный |
|
Минимальный зазор под днищем (мм) |
400 |
400 |
400 |
|
Рабочий вес (кг) |
2454 |
2289 |
2672 |
|
Давление на грунт (МПа) |
0.067 |
0.067 |
0.067 |
|
Минимальный радиус поворота (м) |
4.7 |
4.5 |
4.9 |
|
Работа при уклоне (°) |
30 |
30 |
30 |
|
Расстояние между центрами гусениц (мм) |
1880 |
1880 |
1880 |
|
Призма волочения (м³) |
4.5 |
4.4 |
5.0 |
|
Производительность (м³) |
225 |
225 |
250 |
|
Теоретический объем на дистанции |
|
|
|
|
Ширина отвала (мм) |
3388 |
3970 |
3556 |
|
Высота отвала (мм) |
1149 |
1090 |
1120 |
|
Максимальная глубина выемки (мм) |
530 |
540 |
530 |
|
Макс. отклонение отвала (мм) |
400 |
|
400 |
|
Общий вес бульдозера |
17000 |
17500 |
17200 |
