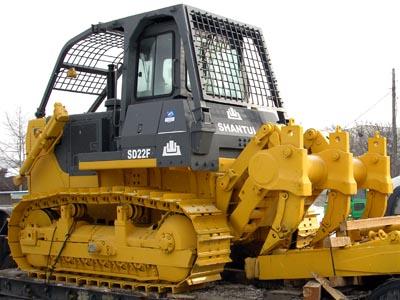

Бульдозер SHANTUI SD22

Двигатель Модель …………Cummins NT855-C280(ВСIII) (рядный, водяного охлаждения, четырехтактный,с верхним расположением клапанов, прямого впрыска,  с турбонагнетателем,дизельный) Номинальная скорость вращения …............……………………800 об/мин Номинальная мощность ……………………162 кВт (220 л.с.) при 1800 об/мин Количество цилиндров / диаметр / ход поршня ………….............… 6 / 139.7 мм / 152.4 мм Рабочий объем цилиндра ……………………………………………....... 14010 мл Минимальный расход топлива …………………………………………. 205 гр/кВч Максимальный вращающий момент ………1030 Нм при 1250 об/мин

Силовая передача Гидротрансформатор………………………одноуровневый, однофазный, трехэлементный Трансмиссия ………………. планетарная передача, многодисковое сцепление, гидравлическое соединение, принудительная смазка Главный привод ……….….………………коническое зубчатое колесо, одноступенчатое понижение скорости смазка разбрызгиванием Бортовой фрикцион ...........мокрого типа, многодисковый, пружинный прижим, гидравлическое разъединение и управление Конечная передача …............................ цилиндрическое прямозубое колесо, двухступенчатое понижение скорости, смазка разбрызгиванием Тормозная передача ………………..……….....…… мокрого, плавающего типа, прямое гидравлическое управление интерлинком

Ходовая часть Несущие катки …………..........….........…по 2 с каждой стороны Опорные катки …………по 6 с каждой сторон (4 однобортных, 2 двубортных) Гусеницы …..................38 одношпорных звеньев с каждой стороны Ширина звена ……..........……………………......560 мм Шаг …………………..........…………….....216 мм   Скорость   передача I II III Вперед (км/час) 0-3.6 0-6.5 0-11.2 Назад (км/час) 0-4.3 0-7.7 0-13.2   Технические характеристики   отвал прямой изогнут. U-образ Минимальный зазор под днищем 405мм 405мм 405мм Рабочий вес 23450кг 23670кг 24020кг Давление на грунт 0.077МПа 0.077МПа 0.078МПа Минимальный радиус поворота 3300м 3300м 3300м Работа при  уклоне 30° 30° 30° Расстояние между центрами гусениц 2000мм 2000мм 2000мм Призма волочения 6.4м? 4.7м? 7.5м? Производительность теоретический объем на дистанции 40м 330м? 245м? 365м? Ширина отвала 3725мм 4365мм 3800мм Высота отвала 1315мм 1055мм 1343мм Максимальная глубина выемки 540мм 535мм 540мм Максимальное отклонение отвала >735мм >500мм >755мм Вес отвала 3630кг 3850кг 4196кг     Гидравлическая система   Максимальное давление  ……..........…......….. 14 МПа Расход ……………….....262 л/мпри 1800 об/мин Тип насоса ………..........……шестеренчатый насос Диаметр рабочего цилиндра .......................20 мм   Приводной вал   Расположение ........... середина задней части блока управления Скорость вращения ……………......…………… 1800 об/мин
