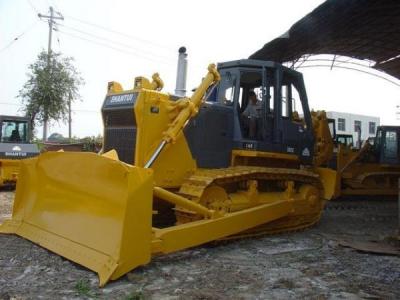

Бульдозер SHANTUI SD32

Бульдозер SHANTUI SD32

Системы управления передачей и ходом объединены в один рычаг, это понижает усталость оператора; Ходовая часть плавающего типа;

Опорные катки гусениц соединяются с рамой через эластичные буфера, благодаря этому повышается их износоустойчивость, понижается тряска машин на неровном грунте, увеличивается площадь сцепления гусениц с грунтом и сила выемки при плохих рабочих условиях; Централизованный контроль над системами давления облегчает тестирование машины и диагностику неисправностей; Дисковые тормоза надежны и не требуют подстройки, ремонтируются легко и быстро;

Двигатель

Номинальная мощность……………………………………………………………………………………………………………235 кВт (320 л.с.) при 1800 об/мин
Количество цилиндров / диаметр / ход поршня ………………………………………………………………………………………6 / 139.7 мм / 152.4 мм
Рабочий объем цилиндра……………………………………………………………………………………………………………………………………………………14010 мл
Расход топлива………………………………………………………………………………………………………………………………………………205 гр/кВч ( 151 г/л.с.)
Пусковой двигатель…………………………………………………………………………………………………………………………………………………………24 В, 11 кВт
Генератор переменного тока……………………………………………………………………………………………………………………………………………24 В, 35 А
Аккумуляторы…………………………………………………………………………………………………………………………………………………………… 12В, 170х2А/час
Система охлаждения……………………………………………………… центробежный насос ( принудительная циркуляция), вентилятор

Силовая передача

Тип демпфера…………………………………………………………………………….…………………………………………………… резиновый
Гидротрансформатор…………………………………………………………………………………одноуровневый, однофазный, трехэлементный
Охлаждение ……………………………………………………………………………………………………………………………………….водяное
Трансмиссия….. …….....приводной вал, планетарная передача, многодисковое сцепление, гидравлическое соединение принудительная смазка
Главный привод…………………………………………………………………………….....коническое зубчатое колесо, смазка разбрызгиванием
Конечная передача………………………одноуровневое цилиндрическое прямозубое колесо, планетарная передача,  смазка разбрызгиванием

Система управления

Сцепление……………………………мокрого типа, многодисковое, пружинного режима, гидравлического разъединения, ручного управления гидравлическая передача
Тормоз……………….……….мокрого типа, многодисковый, пружинный усилитель, соединен со сцеплением, ножного и ручного управления,гидравлическая передача

передача	I	II	III
Вперед (км/час)	0-3.6	0-6.5	0-11.2
Назад (км/час)	0-4.3	0-7.7	0-13.2

Рабочее оборудование

Прямой отвал………гидравлика приводиться в действие управляющим  клапаном
Тип поддержки отвала ……………………………... упорный цилиндр справа
Ширина отвала…………………………………………………….…….3955 мм
Высота отвала……………………………………………………………1720 мм
Максимальная высота подъема……………………………….………...1250 мм
Максимальная глубина выемки………………………………….………590 мм
Максимальное отклонение отвала………………………………...……1000 мм
Призма волочения………………………………………...………….11.7 м. куб
Рыхлитель трехстоечный
Максимальная глубина рыхления………………………...……………..870 мм
Максимальная высота подъема…………………………….………….....925 мм
Стандартный угол рыхления…….……..…45º (устанавливается от 30º до 60º)
Рыхлитель одностоечный
Максимальная глубина рыхления………………………...……………..870 мм
Максимальная высота подъема……………………………………….....925 мм
