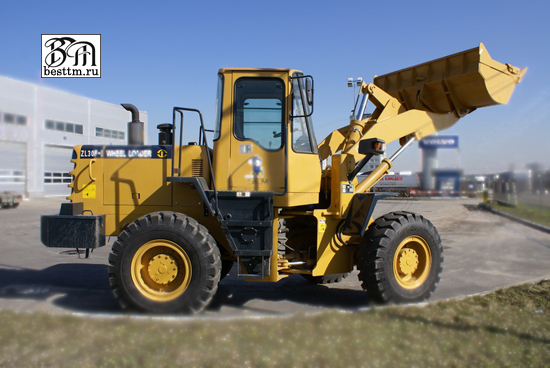

Фронтальный погрузчик CHANGLIN ZL30H

Размеры

1

Длина (с ковшом)

6863(мм)

2

Ширина

2305мм)

3

Ширина ковша

2460(мм)

4

Высота (по крыше кабины)

3095(мм)

5

Колесная база

2750(мм)

6

Колея

1855(мм)

7

Мин. просвет от земли

370(мм)

Основные технические характеристики

1

Нормативная грузоподъемность

3000(кг)

2

Экплуатационная масса

10200кг

3

Номинальная вместимость ковша

1.7 (M³)

4

Макс. усилие отрыва

96кн

5

Высота разгрузки

2850(мм)

6

Расстояние разгрузки

1030(мм)

7

Угол разгрузки

≥45°

8

Мин. радиус поворота

По внешенй кромке ковша

5600(мм)

По центру заднего колеса

5205(мм)

9

Угол вертикального отклонения рамы

38±1°

10

Угол поповрота рамы с независимой подвеской

±11°

11

Время подъема ковша

≤5,1(сек.)

12

Время спуска ковша

≤3.0(сек.)

13

Время разгрузки

≤1,1 (сек.)

14

Ходовая Скорость, км/ч, 2 передние и 2 задние

1-я передняя передача (км/ч)

7.3

2-я передняя передача (км/ч)

15,7

3-я передняя передача (км/ч)

35

1-я задняя передача (км/ч)

7,8

2-я задняя передача (км/ч)

16,8

3-я задняя передача (км/ч)

36

Дизельный Двигатель

1

Модель

CUMMINS 6BT5.9 – C120 Dongfeng

2

Тип

С прямым впрыском, турбонаддувом и водным охлаждением

3

Мощность

87 (квт)

4

Ход цилиндра

102 /120 (мм)

5

Выхлоп цилиндра, л.

5,9

6

Напряжение запуска двигателя, В.

24 (V)

7

Номинальная частота вращения (об/мин)

2200(об/мин)

8

Максимальный крутящий момент (Нм)

440нм

9

Привод

Электрический

10

Минимальный удельный расход топлива, г/Кв.ч

220

Система передачи

Гидротрансформатор

1

Модель

YJH315A-4(Shanxi)

2

Тип

3-элементный, первого уровня

3

Крутящий момент

2.4

4

Тип охлаждения

Циркуляция давления масла

Трансмиссия

1

Модель

CHANGLIN

2

Тип

Коробка переключения передач под нагрузкой

3

Система переключения передач

3 передних и 3 задних передачи

4

Модель насоса

CBG1016(против часовой стрелки)

Мост и шина

1

Тип главного редуктора

Спиральная коническая передача, первого уровня

2

Передаточное число главного редуктора

3.889

3

Тип заднего редуктора

Первый уровень планетарной передачи

4

Передаточное число заднего редуктора

4,941

5

Передаточное число

19.216

6

Макс. тяги

83кн

7

Размер шины

17.5-25-12PR

Гидравлическая система

1

Модель масляного насоса

CBGj2100

2

Давление, кг/см²

160

3

Модель передачи рулевого механизмаги

DF32

4

Размера цилиндра подъема ковша

Ф125*70*697(мм)

5

Размеры рукояти цилиндра

Ф150*70*466 (мм)

Система рулевого управления

1

Тип

Средняя шарнирно-сочлененная рама, Полное гидравлическое рулевое управление

2

Модель насоса

CBGj2050

3

Модель рулевого привода

BZZ1-E400C/FKA-143020

4

Давление, кг/см²

14MPa

5

Размеры цилиндра, мм

Ф70*40*323

Тормозная система

1

Тип тормоза

При помощи масла, 4-х колесный тормоз

2

Воздушное давление,

7-8

3

Тип аварийного тормоза

Барабанный тормоз
Ручное управление Воздушным тормозом

Масляная емкость

1

Топливо (дизель), л.

120(л)

2

Смазочное масло двигателя, л

20(л)

3

Масло для гидротрансформатора и КПП, л

32(л)

4

Масло для гидравлической системы,л

120(л)

5

Масло для ведущего моста,л

16/15(л)
