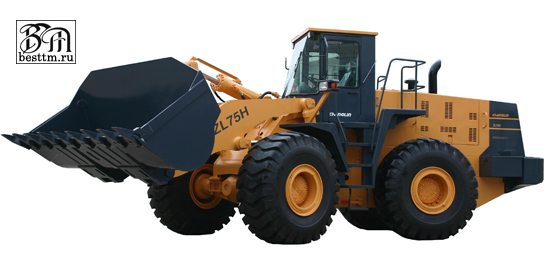

Фронтальный погрузчик CHANGLIN ZL75H

Габаритные размеры

1

Длина (с ковшом)

8696(мм)

2

Ширина

3099(мм)

3

Ширина ковша

3266(мм)

4

Высота

3730(мм)

5

Колесная база

3400(мм)

6

Колея

2350(мм)

7

Мин.просвет над землей

495.5(мм)

Основные технические характеристики

1

Грузоподъемность

7500(кг)

2

Экплуатационная масса

23500кг

3

Объем ковша

4.2(M³)

4

Макс. усилие отрыва

220KN

5

Сила тяги

222 KN

6

Высота разгрузки

3220(мм)

7

Расстояние разгрузки

1275(мм)

8

Угол разгрузки

≥45°

9

Глубина копания

221(мм)

10

Мин. радиус поворота

(1) по внешний кромке ковша

7042(мм)

(2)по центру заднего колеса

6487(мм)

11

Угол вертикального отклонения рамы

38±1°

12

Угол поворота рамы

+12°

13

Время подъема ковша

6.1(с.)

14

Время спуска ковша

3.8(с.)

15

Время разгрузки

1.9(с.)

16

Ходовая Скорость, км/ч,

(1) 1-я передача(передняя & задняя)

7.4

(2)2-я передача(передняя & задняя)

12.4

(3)3-я передача(передняя & задняя)

25.9

(4)4-я передача(задняя)

37

Дизельный Двигатель

1

Модель

Cummins M11-C290 (Оригинальный)

2

Тип

С непосредственным впрыском, турбонаддувом и водным охлаждением

3

Мощность

216(Kw)

4

Ход цилиндра

125/147(мм)

5

Полный выхлоп цилиндра

10.8(Л)

6

Модель стартерного двигателя

42MT400

7

Мощность стартерного двигателя

7.5(KW)

8

Напряжение при запуске двигателя

24(V)

9

Номинальная частота вращения

2100(об/мин.)

10

Макс. крутящий момент

1329(N.m)

11

Привод

Электрический

12

Мин. удельный расход топлива, г/Кв.ч

198(g/Kw.h)

13

Расход масла

1.0 (g/Kw.h)

14

Вес

980(кг)

Система передачи

1. Трансформатор

1

Тип

3-элементный, второго уровня

2

Отношение вращающего момента

2.985

3

Макс.диаметр линии тока

370(мм)

4

Тип охлаждения

Давление циркуляции масла

2. Трансмиссия

1

Модель

ZF4WG308

2

Тип

Коробка переключения передач под нагрузкой

3

Система переключения передач

4 передние и 3 задние передачи

3. Мост и шина

1

Тип главного редуктора

Одноступенчатый

2

Передаточное число главного редуктора

4.777

3

Тип заднего редуктора

Одноступенчатый планетарный

4

Передаточное число заднего редуктора

5.167

5

Общее число

24.685

6

Размер шины

26.5-25 -20PR (Л-3)

Гидравлическая система

1

Модель масляного насоса

322-9529-157

2

Система давления

21(МПа)

3

Модельгидрораспределительного клапана

7130-B97(HUSCO)

4

Управляющий клапан

406-1044-1145(HUSCO)

5

(d*Л) Размеры подъемного цилиндра

Ф180*100*767(мм)

6

(D*Л) Размеры качающего цилиндра

Ф210*110*550(мм)

Рулевое управление

1

Тип

Шарнирно-сочлененная рама обеспечивает небольшой радиус поворота

2

Модель насоса

322-9114-008

3

Модель передачи рулевого механизма

150-1084

4

Давление

17.5МПа

5

Размеры рулевого цилиндра

Ф100*50*441(мм)

Тормозная система

1

Тип тормоза

мультидисковый тормоз влажного типа, Двойной тормозной клапан & двойная труба, полный гидравлический тормоз

2

Давление

15 (МПа)

3

Тип аварийного тормоза

Ручной

4

Тип стояночного тормоза

тормозные механизмы переднего моста и пружинные энергоаккумуляторы, с пневматическим растормаживанием

Объемы топливных резервуаров

1

Топливо (дизель)

423(Л)

2

Смазочное масло двигателя

32(Л)

3

Масло для гидротрансформатора и КПП

38(Л)

4

Масло для гидравлической системы

300(Л)

5

Масло для ведущего моста(F/R)

70(Л)+57(Л)
