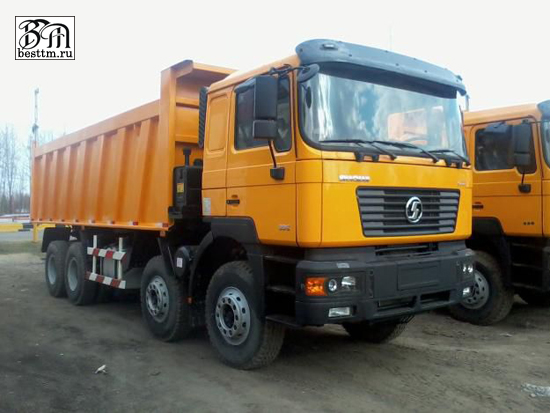

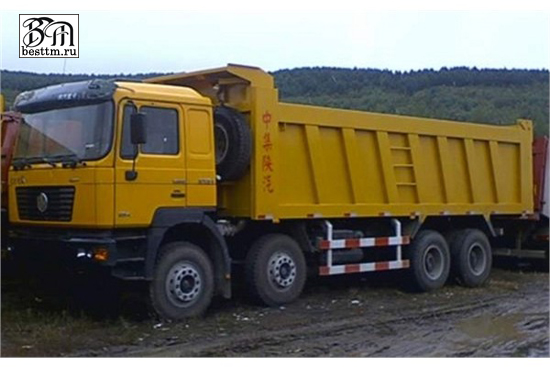

Китайский самосвал SHAANXI SHACMAN SX3315DR366

Основные характеристики самосвала

Колесная формула

8x4

Грузоподъемность, кг:

25000

Объем кузова, м3:

26

Емкость топливного бака, л:

380

Максимальная скорость, км/ч:

90

Система вентиляции кабины:

Климат-контроль

Угол въезда / съезда:

30 / 50

Клиренс, мм:

300

Минимальный радиус поворота, м:

9

Максимальный преодолеваемый уклон, %:

35

Толщина стального листа днища/бок. стенки, мм:

8/6

Расположение гидроцилиндра:

Среднее

Весовые характеристики самосвала

Снаряженная масса, кг:

14315

Максимальная масса, кг:

25000

Распределение полной массы по осям:

- на переднюю ось, кг:

7000

- на заднюю ось (тележку), кг:

18000 (26000)

Допустимая полная масса
прицепа, кг

14000

Полная масса автопоезда, кг

39000

Двигатель самосвала

Название

WP12.336N

Производитель

WEICHAI

Тип

Дизельный с турбонаддувом

Количество цилиндров / Расположение

6/рядное

Мощность, кВт/л.с. (об./мин.)

336 л.с. (1900)

Рабочий объем, л

9,7

Максимальный крутящий момент, Нм (об./мин.)

1500 (1200..1500)

Степень сжатия

17

ТНВД

Bosch

Форсунки

Bosch

Турбокомпрессор

HX50 Wuxi Holset

Средний расход топлива, л/100 км

32

Экологический стандарт

Евро-3

Расположение двигателя

Продольно, спереди

Система питания

Common Rail

Система охлаждения

Жидкостная

Кабина

Модель

MAN F2000

Тип

Цельнометаллическая двухдверная, двухместная (со спальным местом)

Коробка передач самосвала

Марка

Fast Fuller, 12JS160TA

Тип

Механическая, двенадцатиступенчатая

Кол-во предач

Вперед – 12, назад – 2

Главная передача самосвала

Марка:

Shaanxi Han De Axle

Тип:

двойная, разнесенная

Наличие блокировок:

Межколесные, межосевая

Габаритные размеры шасси самосвала

Длина / Ширина / Высота, мм:

8329×2490×3450

Колесная база, мм:

3800 + 1350

Колея передних / задних колес, мм:

2036/1850

Сцепление самосвала

Марка:

Guilin Fuda, FD430L28 или EATON

Тип:

Сухое, однодисковое c диафрагменной пружиной

Привод:

гидравлический с пневмоусилителем

Подвеска самосвала

Передняя:

зависимая, на продольно расположенных полуэллиптических рессорах, с телескопическими гидравлическими амортизаторами

Задняя:

Зависимая, балансирная на полуэллиптических рессорах, со стабилизатором поперечной устойчивости

Рулевое управление самосвала

Марка:

ZF8098 или Shashi Jiulong

Тип:

Реечное с гидроусилителем

Тормозная система самосвала

Рабочая:

Пневматическая, двухконтурная, раздельная, с тормозными механизмами барабанного типа

Запасная:

Стояночная тормозная система

Стояночная:

Тормозные механизмы с пружинным энергоаккумулятором

Вспомогательная:

Моторный тормоз-замедлитель

Самосвальный кузов

Длина/Ширина/Высота, мм

5600*2300*1500

Толщина днища, мм

8

Толщина боковой стенки, мм

6

Подогрев от выхлопных газов

Дно и борта кузова

Гидросистема подъема кузова

по лицензии HYVA

Шины

Тип:

Радиальные, металлокордовые

Размерность:

12.00R20, двускатная ошиновка
