КМУ UNIC URV 500

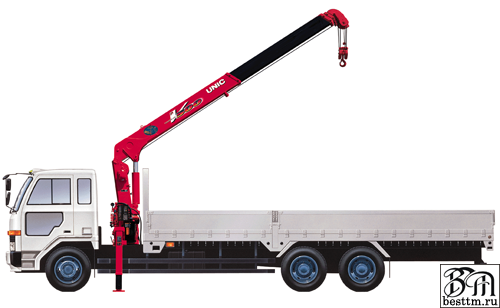

Краны манипуляторы серии UNIC URV 500 предназначены для монтажа на грузовых автомобилях большой грузоподъемности. Максимальная грузоподъемность КМУ 3 030 кг, имеет 3-х, 4-х, 5-ти или 6-ти секционную, шестиугольную, телескопическую, полноповоротную (360 без ограничений) стрелу с 4-х тросовой подвеской крюка. Ширина выдвижения аутригеров 3,0 и 3,8 м. Выдвижение аутригеров в ширину-ручное, вертикально-гидравлическое.

Технические характеристики КМУ UNIC серии URV 500

Наименование	URV 503	URV 504	URV 505	URV 506
Количество секций стрелы	3	4	5	6
Грузовой момент, тм	12,4	12,4	11,8	11,8
Рабочий радиус, м	0,66 – 8,1	0,67 – 10,6	0,7 – 13,12	0,73 -15,47
Максимальная грузоподъемность при рабочем радиусе 4,1 м, кг	3030
Максимальная грузоподъемность при максимальном рабочем радиусе, кг	1230	830	500	250
Длина  стрелы, м	3,51 – 8,34	3,57 – 10,84	3,75 – 13,35	3,93 – 15.71
Скорость выдвижения стрелы, м/сек	4,83/17,5	7,27/21,5	9,60 /26,0	11,78 /28,0
Скорость подъема стрелы от 1 до 78 град., сек.	12,0
Высота поднятия крюка, м	10,2	12,8	15,1	17,3
Опускание крюка ниже уровня земли, м	9,4	12,5	15,5	18,4
Угол поворота стрелы,  град.	360 без ограничений
Скорость вращения колонны, об/мин.	2,5
Грузовой канат диаметром 8 мм длиной, м	55,0	68,0	81,5	91,5
Усилие грузовой лебёдки, кН	19,4
Максимальная ширина выдвинутых аутригеров, м	3,8
Максимально-допустимая нагрузка на аутригер, т	13,0
Производительность гидравлического насоса при 1400 об/мин, л/мин	60
Давление в гидросистеме, мПа	20,6
Ёмкость гидравлического бака, л	59
Вес, кг	1450	1575	1700	1855
