Кран манипулятор КМУ Soosan SCS 736
Краны манипуляторы являются одними из самых востребованных типов грузовых автомобилей в мире. КМУ Soosan SCS 736 благодаря своим характеристикам могут решать широкий спектр повседневных задач. При работе и при установке опор управление производится с левого или правого пульта на раме или пульта дистанционного управления.
Технические характеристики кран манипулятора КМУ Soosan SCS 736
|
Наименование характеристики
|
Единицы измерения |
Значения |
|
Производительность | ||
|
Грузовой момент |
тонн*м (тм)
|
15.0 |
|
Макс. высота подъема |
м |
17.4 (22.4) |
|
Макс. вылет стрелы |
м |
15.4 (20.4) |
|
Макс. рабочая высота |
м |
18.1 (23.1) |
|
Грузоподъемность основного подъема, нетто | ||
|
Максимальная | тонн |
6,0 |
|
Минимальная, на максимальном вылете | тонн |
1,25 |
|
Стрела | ||
|
Тип стрелы / количество секций |
|
6-гранная / 6 |
|
Скорость выдвижения стрелы |
м / сек |
11.78 / 30 |
|
Скорость подъема стрелы |
° / сек |
1~76 / 15 |
|
Лебедка | ||
|
Скорость подъема крюка |
м / мин (уров / лин) |
14 (4 / 4) |
|
Тип каната |
Нераскручивающ 19х7 |
Ø10 x 120m |
|
Поворотная платформа | ||
|
Угол вращения |
|
360° непрерывно |
|
Скорость вращения |
оборот / мин |
2 |
|
Тип (гидроприводная система) |
|
Редуктор с червячной передачей |
|
Максимальный крутящий момент механизма поворота | кН / м |
31,7 |
|
Аутригеры | ||
|
Передние аутригеры |
|
Гидравлические |
|
Задние аутригеры |
|
Гидравлические |
|
Макс. вылет аутригеров |
м |
5.35 |
|
Гидравлическая система | ||
|
Производительность насоса |
л / мин |
65 |
|
Давление масла |
кг-сила / см² |
200 |
|
Объем масляного бака |
л |
90 |
|
Тоннаж машины |
тонн |
5.0 и выше |
|
Дополнительное оборудование (опционально)
| ||
|
Доп. стрела : 1-cтупенчатая, 3 м, складная |
| |
|
Доп. стрела : 2-ступенчатая, 5 м, складная |
| |
|
Доп. лебедка : 0.8 т (однострунная оснастка) |
| |
|
Доп. лебедка : 1.5 т (однострунная оснастка) |
| |
|
Система защиты от перегрузки |
| |
|
Пульт дистанционного управления (проводной / беспроводной) |
| |
|
Система ограничения высоты подъема крюка |
| |
|

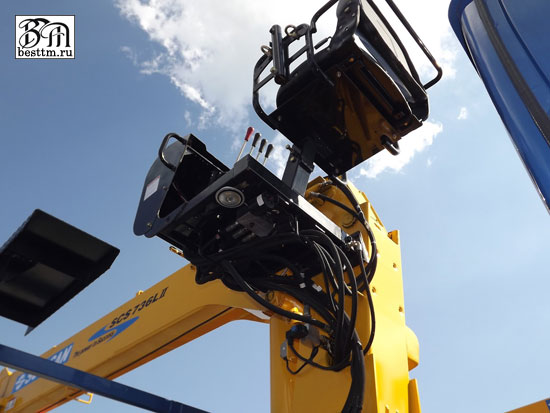

Верхнее сиденье оператора |
| |
|
Задние аутригеры |
Стандартные / сверхширокие гидравлические | |
|
Пусковой механизм |
| |
|
Масляный радиатор |
| |
|
Устройства безопасности | ||
|
Предохранительный клапан гидравлики, обратный балансировочный клапан, система автоматической блокировки поворота, автоматический тормоз лебедки, двунаправленный контрольный клапан аутригеров, предохранительная защелка подъемного крюка, креномер для определения рабочего диапазона, система защиты от перегрузки (опция), система ограничения высоты подъема крюка (опция) | ||
|
Масса КМУ Soosan SCS 736 | тонн | 3,65 |
| Управление установкой
| Гидравлическое / дистанционное
| |

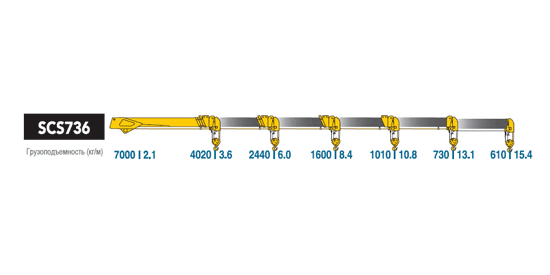

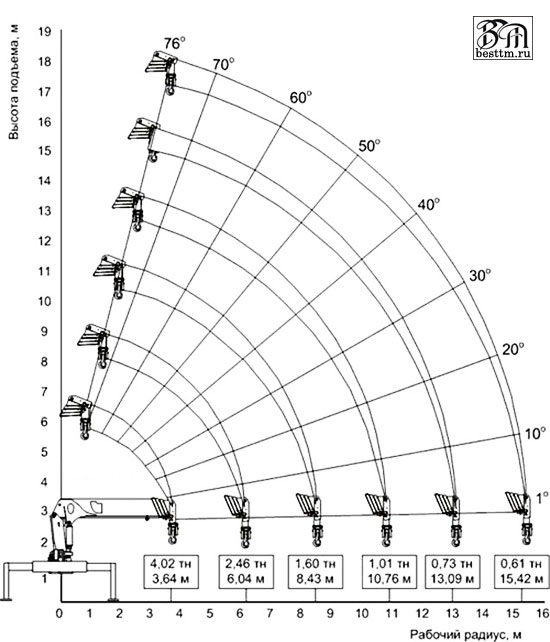

Грузовысотные характеристики КМУ Soosan SCS 736
|
Вылет стрелы, м |
Длина стрелы, м | |||||
|
3,6 |
6 |
8,4 |
10,7 |
13 |
15,4 | |
|
1 |
6000 |
|
|
|
|
|
|
2 |
6000 |
4800 |
|
|
|
|
|
3 |
4800 |
4800 |
3700 |
2390 |
|
|
|
4 |
4020 |
3700 |
3700 |
2390 |
1750 |
1250 |
|
5 |
|
3000 |
3000 |
2390 |
1750 |
1250 |
|
6 |
|
2460 |
2460 |
1950 |
1500 |
1250 |
|
7 |
|
|
2020 |
1600 |
1300 |
1100 |
|
8 |
|
|
1600 |
1380 |
1150 |
970 |
|
9 |
|
|
|
1200 |
1020 |
860 |
|
10 |
|
|
|
1090 |
930 |
790 |
|
11 |
|
|
|
1010 |
850 |
730 |
|
12 |
|
|
|
|
790 |
690 |
|
13 |
|
|
|
|
740 |
660 |
|
14 |
|
|
|
|
730 |
640 |
|
15 |
|
|
|
|
|
620 |
|
15,4 |
|
|
|
|
|
610 |

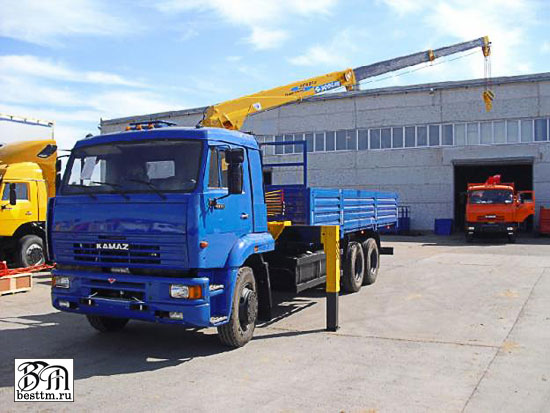

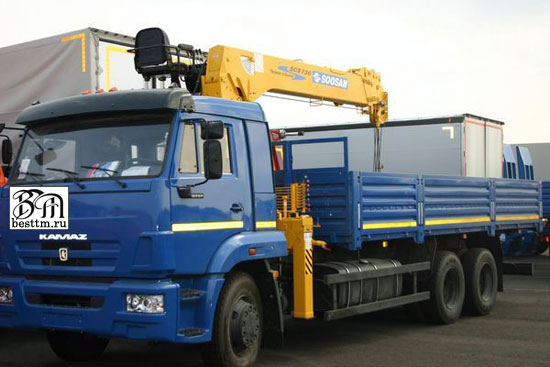

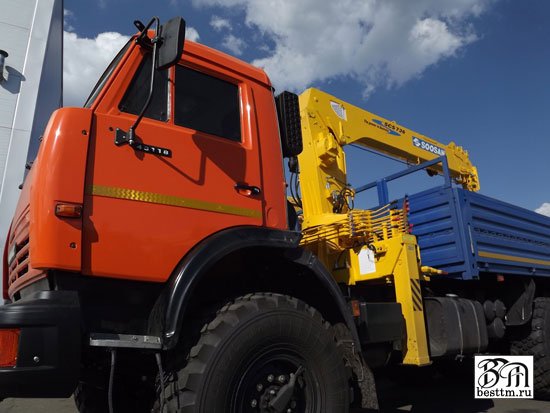

Для установки КМУ Soosan SCS 736 подходят шасси: Камаз-651115, Камаз-65117, МАЗ-6303, УРАЛ-4320.
